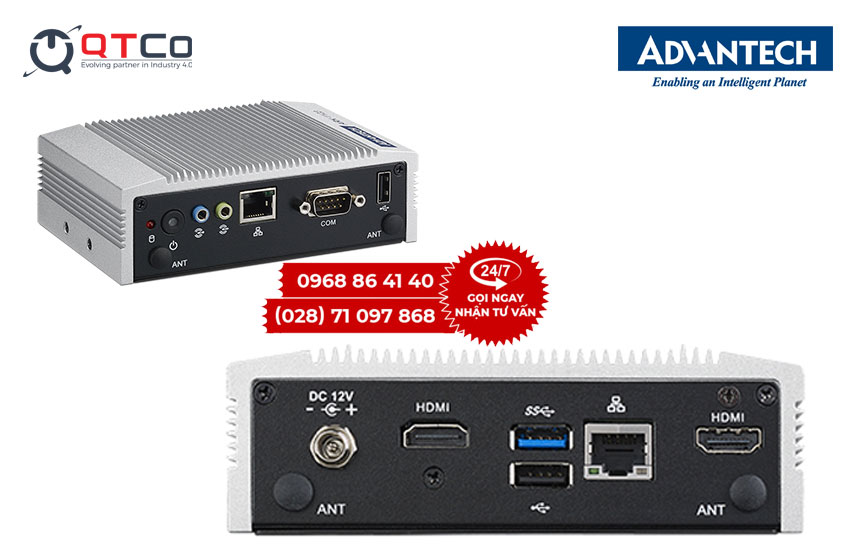

Máy chủ EPD-ARK-1123H Advantech là máy tính nhúng không quạt chạy Intel Celeron J1900 bốn nhân, có hai ngõ HDMI độc lập và hai cổng Gigabit. Trong cụm biển báo và bảng hiển thị tại chỗ, máy đóng vai đầu phát: nó giữ nội dung, đẩy hình ra màn hình và nhận lệnh từ xa. Bài viết trả lời ba câu hỏi thực tế của người thiết kế cụm hiển thị: một máy nuôi được mấy màn, đường tín hiệu đi thế nào, và bật tắt theo lịch ra sao.
Cách gọi máy chủ ở đây không có nghĩa là máy chủ đặt trong phòng máy. Đó là máy đặt ngay tại điểm hiển thị, thường gá sau màn hình hoặc nằm trong hộp thiết bị cùng bộ chuyển mạch mạng. Vai trò của nó là chạy liên tục, giữ nội dung tại chỗ khi đường mạng gián đoạn, và không cần ai đụng tới trong nhiều tháng.
Một máy chủ EPD-ARK-1123H Advantech nuôi được mấy màn hình
Điểm xuất phát là hai ngõ HDMI độc lập, mỗi ngõ hỗ trợ tới 1920 x 1080 ở 60 Hz. Từ đó suy ra bốn kịch bản bố trí dưới đây, kèm thiết bị phải mua thêm cho từng kịch bản.
| Số màn hình | Nội dung trên các màn | Cách nối từ máy | Độ phân giải mỗi màn | Thiết bị cần thêm |
|---|---|---|---|---|
| 1 màn | Một nội dung | Dùng một ngõ HDMI, để trống ngõ còn lại làm dự phòng | Tới 1920 x 1080 ở 60 Hz | Không |
| 2 màn | Hai nội dung khác nhau | Mỗi màn cắm vào một ngõ HDMI | Tới 1920 x 1080 ở 60 Hz cho mỗi màn | Không |
| 2 màn | Cùng một nội dung | Cắm hai ngõ HDMI và đặt chế độ nhân bản trong hệ điều hành | Tới 1920 x 1080 ở 60 Hz | Không |
| 3 màn trở lên | Cùng một nội dung trên mọi màn | Một ngõ HDMI đi vào bộ chia tín hiệu, từ đó tỏa ra các màn | Theo khả năng của bộ chia và của màn hình | Bộ chia tín hiệu HDMI ngoài |
Bảng cho thấy giới hạn thật của máy nằm ở con số hai. Hai màn với hai nội dung khác nhau là mức máy chạy trực tiếp; vượt qua đó thì mọi màn thêm vào đều chỉ nhân bản một nội dung có sẵn. Khi bài toán đòi hỏi ba nội dung độc lập trở lên, hoặc đòi hỏi ghép nhiều màn thành một mặt hình lớn, phải chuyển sang lớp máy có nhiều ngõ hình hơn chứ không cố ép dòng ARK-1123.
Đường tín hiệu từ máy tới màn hình
Cụm biển báo hỏng vặt chủ yếu ở phần dây chứ không ở phần máy. Bốn điểm dưới đây quyết định cụm chạy êm hay phải leo thang sửa mỗi tháng.
- Đầu nối HDMI khóa được. Mô tả sản phẩm nêu hai đầu nối HDMI có thể khóa. Với màn hình treo cao, đây là chi tiết đáng tiền: dây HDMI thường tuột dần theo rung và theo giãn nở nhiệt, gây mất hình lúc có lúc không, rất mất công tìm.
- Âm thanh của ngõ thứ hai. Ngõ HDMI thứ hai không có chức năng âm thanh do giới hạn của nền tảng Intel. Nếu màn thứ hai cần phát tiếng, phải lấy tiếng từ ngõ âm thanh ALC-888S của máy, vốn có cả ngõ vào và ngõ ra, rồi đưa vào bộ khuếch đại riêng.
- Khoảng cách đặt máy. Máy nhỏ và nhẹ nên đặt sát màn hình để dây hình ngắn, thay vì đặt máy ở tủ xa rồi kéo dây HDMI dài. Đường mạng chịu được khoảng cách lớn hơn nhiều so với đường hình.
- Hai cổng mạng. Một cổng Gigabit nối lên mạng phát nội dung, cổng còn lại để riêng cho lớp thiết bị tại chỗ như màn hình có mạng, camera đếm người hoặc cảm biến. Cách chia này giữ lưu lượng nội dung không lẫn với lưu lượng thiết bị.
Lịch bật tắt và trực từ xa cho cụm biển báo
Biển báo hiếm khi cần sáng suốt 24 giờ. Tắt màn ngoài giờ vừa giảm điện vừa kéo dài tuổi tấm nền, nhưng chỉ có tác dụng nếu việc bật tắt diễn ra tự động. Máy có sẵn ba công cụ cho việc này.
- Cổng nối tiếp điều khiển màn hình. Máy có một cổng RS-232/422/485 đặt chế độ trong BIOS. Nhiều màn hình thương mại nhận lệnh bật tắt qua cổng nối tiếp, nên phần mềm chạy trên máy có thể đóng mở màn theo lịch mà không cần thêm bộ hẹn giờ điện.
- Wake on LAN và hành vi khi có điện trở lại. Cổng Gigabit Intel I210 hỗ trợ Wake on LAN, còn hành vi của máy khi nguồn phục hồi được đặt trong BIOS. Hai mục này phải cấu hình và thử trước khi nghiệm thu, nhất là với biển báo đặt ở nơi không có người trực.
- Phần mềm quản trị của hãng. Máy hỗ trợ SUSIAccess và bộ hàm lập trình phần mềm nhúng, dùng để theo dõi trạng thái và can thiệp từ xa. Với cụm nhiều điểm hiển thị nằm rải, đây là cách bớt được phần lớn số lần phải tới tận nơi.
Phần lưu trữ nội dung nằm ở khay ổ SATA 2,5 inch cho ổ cứng cơ hoặc ổ thể rắn, kèm một khe mSATA nửa kích thước. Cách bố trí thường dùng là để hệ điều hành trên mSATA và để kho nội dung trên ổ 2,5 inch, nhờ vậy đổi nội dung không đụng tới phần hệ thống. Khe Mini PCIe khổ đầy đủ nhận mô-đun WLAN hoặc WWAN cho điểm hiển thị không kéo được cáp mạng, và gói mạng không dây chuẩn a, b, g, n đi kèm cho vai trò cổng kết nối.
Cấu hình máy chủ EPD-ARK-1123H Advantech
Theo mô tả kỹ thuật của máy, cấu hình gồm vi xử lý Intel Celeron J1900 bốn nhân 2,0 GHz dạng SoC có thể tăng lên 2,41 GHz, bộ nhớ đệm cấp hai 2 MB, BIOS AMI EFI 64 Mbit hỗ trợ cài hệ điều hành 32 bit và 64 bit, bộ nhớ DDR3L 1333 MHz với dung lượng tối đa 8 GB. Phần hình gồm hai đầu nối HDMI khóa được, tới 1920 x 1080 ở 60 Hz. Phần cổng gồm hai Gigabit Ethernet, một cổng RS-232/422/485 chọn chế độ trong BIOS, hai cổng USB 2.0 và một cổng USB 3.0, âm thanh ALC-888S với ngõ vào và ngõ ra. Phần lưu trữ gồm một khay ổ SATA 2,5 inch cho ổ cứng cơ hoặc ổ thể rắn và một khe mSATA nửa kích thước, cùng một khe Mini PCIe khổ đầy đủ. Hệ điều hành cài được gồm các bản WES7, Windows 7, WE8S, Windows 8 và Windows 10.
Về điều kiện đặt máy, dải nhiệt làm việc là -20 đến 60 độ C khi dùng SSD, mSATA và RAM nhiệt rộng cùng luồng gió 0,7 m/s, dải lưu kho là -40 đến 85 độ C. Nếu kho nội dung đặt trên ổ cứng cơ thì dải nhiệt và mức chịu rung sốc đều thấp hơn, phải đọc lại theo tài liệu hãng. Đây là chỗ hay đọc nhầm khi lập hồ sơ thiết kế, và được phân tích kỹ hơn trong bài ARK-1123H-U0A2E. Nếu cụm hiển thị chỉ cần một màn và cần nhiều cổng nối tiếp hơn, bản C là lựa chọn hợp lý hơn, chi tiết ở bài ARK-1123C; cách đọc hậu tố mã hàng nằm ở bài ARK-1123C-S3A3.
Mua máy chủ EPD-ARK-1123H Advantech ở đâu
Trang sản phẩm nằm ở mục máy tính công nghiệp không quạt ARK-1123H, thuộc danh mục máy tính không quạt. Phần màn hình đi kèm cụm hiển thị được xếp ở danh mục màn hình công nghiệp.
Bốn thông tin nên gửi kèm yêu cầu báo giá cho một cụm biển báo: số điểm hiển thị và số màn ở mỗi điểm, mỗi màn phát cùng nội dung hay khác nội dung, điểm hiển thị có cáp mạng hay phải dùng mô-đun không dây, và cụm có cần bật tắt theo lịch hay chạy liên tục. Bốn thông tin này quyết định số máy, cần hay không cần bộ chia tín hiệu, và bộ phụ kiện đi kèm.
Để đối chiếu với các dòng nhúng khác cùng hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu cụm hiển thị cần từ ba nội dung độc lập trở lên, chạy công cụ chọn máy theo yêu cầu để lọc sang lớp máy có nhiều ngõ hình hơn.
Câu hỏi thường gặp về máy chủ EPD-ARK-1123H Advantech
Máy chủ EPD-ARK-1123H Advantech nuôi được mấy màn hình?
Máy có hai ngõ HDMI độc lập, mỗi ngõ hỗ trợ tới 1920 x 1080 ở 60 Hz, nên chạy trực tiếp được hai màn hình với hai nội dung khác nhau. Muốn phát cùng một nội dung ra nhiều màn hơn thì phải thêm thiết bị chia tín hiệu ngoài, khi đó các màn hiển thị giống hệt nhau.
Ngõ HDMI thứ hai có tiếng không?
Theo mô tả kỹ thuật của máy, ngõ HDMI thứ hai không có chức năng âm thanh do giới hạn của nền tảng Intel. Nếu cụm biển báo cần phát tiếng ở màn thứ hai thì phải lấy tiếng từ ngõ âm thanh ALC-888S của máy và đưa vào bộ khuếch đại riêng.
Đầu nối HDMI của máy có chống tuột không?
Mô tả sản phẩm nêu hai đầu nối HDMI có thể khóa. Đây là chi tiết đáng giá với biển báo lắp trên cao hoặc nơi có rung, vì dây HDMI thường tuột dần theo thời gian và lỗi này rất khó tìm khi màn hình chỉ thỉnh thoảng mất hình.
Có bật tắt cụm màn hình theo lịch được không?
Máy có một cổng RS-232/422/485 đặt chế độ trong BIOS, dùng để gửi lệnh bật tắt tới những màn hình thương mại có nhận lệnh qua cổng nối tiếp. Phần lịch chạy trên máy, còn hành vi của máy khi có điện trở lại được đặt trong BIOS.
Máy chủ EPD-ARK-1123H đặt được ở đâu?
Máy không có quạt và không có chi tiết quay, thân nhôm 133,8 x 43,1 x 94,2 mm nặng 0,8 kg, nên gá được sau màn hình theo chuẩn VESA hoặc đặt trong hộp thiết bị. Dải nhiệt làm việc theo tài liệu dòng ARK-1123H là -20 đến 60 độ C khi dùng SSD, mSATA và RAM nhiệt rộng, dải lưu kho -40 đến 85 độ C.
