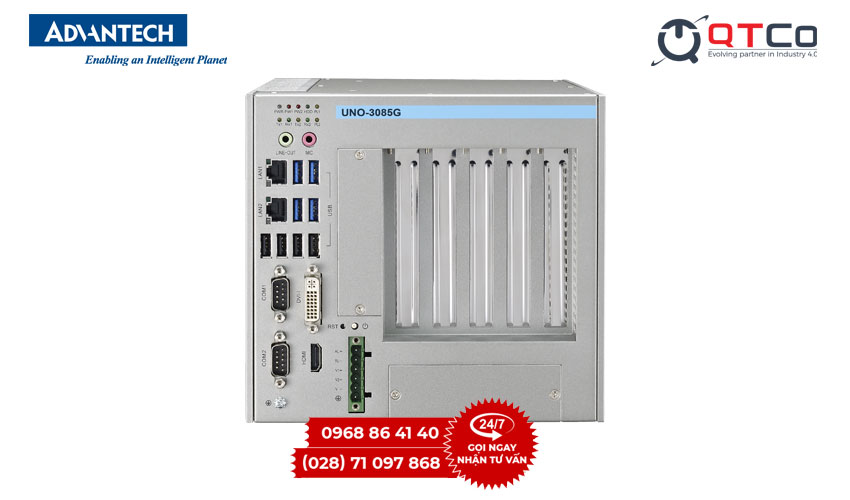

UNO-3085G là máy tính tự động hoá không quạt của Advantech ở bậc vi xử lý Intel Core i. Máy có hai đầu vào nguồn dự phòng, 9 cổng USB, ngõ DVI-I và HDMI cho hai màn hình độc lập, hai khay ổ tháo từ mặt trước chạy RAID và các khe cắm PCI, PCIe, Mini PCIe cùng hai khe thẻ CFast. Đây là cấu hình cho trạm phải chạy liên tục và ít có cơ hội dừng máy để bảo trì.
Thông số kỹ thuật UNO-3085G
Thông số theo tài liệu kỹ thuật UNO-3085G của Advantech.
| Hạng mục | Thông số UNO-3085G |
|---|---|
| Vi xử lý | Hàn sẵn trên bo, tuỳ mã: Intel Core i7-3555LE, Core i7-2655LE 2,2 GHz, Celeron 847E 1,1 GHz hoặc Celeron 807UE 1,0 GHz |
| Khe cắm mở rộng | 3 hoặc 5 khe PCI và PCIe tuỳ mã, kèm 2 khe Mini PCIe |
| Lưu trữ | 2 khay ổ HDD hoặc SSD tháo từ mặt trước, RAID 0 và RAID 1 do bo mạch quản lý; thêm 2 khe thẻ CFast |
| Cổng mạng | 2 cổng 10/100/1000Base-T Ethernet |
| Cổng nối tiếp | 2 cổng RS-232, RS-422, RS-485 có điều khiển luồng tự động, kèm 2 chân cắm RS-232 để dành trên bo |
| Cổng USB | 9 cổng, trong đó 1 cổng nằm bên trong vỏ cho khoá cứng phần mềm hoặc thẻ nhớ |
| Ngõ hình ảnh | DVI-I và HDMI, chạy 2 màn hình độc lập |
| Âm thanh | Ngõ micro vào và ngõ tín hiệu ra |
| Nguồn cấp | Hai đầu vào nguồn chạy dự phòng cho nhau |
| Hệ điều hành | Sẵn sàng cho Windows Embedded Standard 2009 và Windows Embedded Standard 7 hoặc 8 |
| Quản lý từ xa | Đánh thức qua mạng và khởi động từ mạng |
| Đèn báo | Đèn chẩn đoán trạng thái hệ thống gắn trên bo |
| An toàn điện | Cách ly giữa khung máy và mát nguồn |
| Tản nhiệt | Không quạt |
Ba điểm trong bảng quyết định phần lớn giá trị sử dụng của model. Hai đầu vào nguồn giúp máy sống qua sự cố một tuyến điện. Hai khay ổ ra mặt trước rút ngắn thời gian thay ổ xuống còn vài phút. Hai khe thẻ CFast cho phép giữ một thẻ hệ điều hành dự phòng ngay trong máy, đổi thẻ là chạy lại được mà không cần cài đặt lại từ đầu.
UNO-3085G dùng cho việc gì
Bốn chỗ lắp dưới đây đều có chung một yêu cầu: máy chạy liên tục, người vận hành không tiện dừng hệ thống để sửa chữa.
- Phòng điều khiển trạm điện và trạm bơm. Hai đầu vào nguồn đấu vào hai tuyến khác nhau, giao diện giám sát hiển thị trên hai màn hình: một màn sơ đồ một sợi, một màn danh sách cảnh báo. Đây là chỗ dùng mà nguồn kép trả lại giá trị rõ nhất.
- Trung tâm điều hành bãi xe và cổng ra vào. Chín cổng USB nhận đầu đọc thẻ, đầu đọc mã vạch, máy in vé và bộ điều khiển barie mà không cần bộ chia USB. Cổng USB bên trong giữ khoá cứng phần mềm khỏi bị rút nhầm.
- Trạm giám sát dây chuyền chạy ba ca. Hai khay ổ chạy RAID 1 và thay được từ mặt trước, nên ổ hỏng không kéo theo một ca dừng máy. Cách tổ chức trạm giám sát dây chuyền được nói kỹ hơn trong bài ứng dụng máy tính công nghiệp vào tự động hoá.
- Máy tính đặt xa phòng kỹ thuật. Tính năng đánh thức qua mạng và khởi động từ mạng cho phép bật máy và nạp lại hệ điều hành từ máy chủ. Đèn chẩn đoán trên bo giúp người tới hiện trường xác định nhanh khối nào lỗi trước khi mở máy.
So sánh với các dòng cùng nhóm
UNO-3073G, UNO-3083G và UNO-3085G dùng chung nền bo mạch, cùng bộ cổng và cùng danh sách vi xử lý; khác biệt nằm ở khổ thân và số khe cắm của từng mã, chi tiết theo tài liệu hãng. UNO-3074A đứng ở nhánh khác của dòng. Bảng dưới đối chiếu bốn mã theo các tiêu chí thực sự khác nhau.
| Mã máy | Vi xử lý | Khe cắm và thẻ nhớ | Cổng USB và ngõ hình | Nguồn cấp | Điểm mạnh |
|---|---|---|---|---|---|
| UNO-3085G | Core i7-3555LE, i7-2655LE, Celeron 847E hoặc 807UE | 3 hoặc 5 khe PCI và PCIe tuỳ mã, 2 Mini PCIe, 2 khe CFast | 9 cổng USB, DVI-I và HDMI cho 2 màn hình | Hai đầu vào dự phòng | Nguồn kép dự phòng, ngõ hình cho 2 màn hình |
| UNO-3083G | Cùng danh sách vi xử lý với UNO-3085G | 3 hoặc 5 khe PCI và PCIe tuỳ mã, 2 Mini PCIe, 2 khe CFast | 9 cổng USB, DVI-I và HDMI cho 2 màn hình | Hai đầu vào dự phòng | Khổ thân khác, chọn theo chiều sâu tủ có sẵn |
| UNO-3073G | Cùng danh sách vi xử lý với UNO-3085G | 3 hoặc 5 khe PCI và PCIe tuỳ mã, 2 Mini PCIe, 2 khe CFast | 9 cổng USB, DVI-I và HDMI cho 2 màn hình | Hai đầu vào dự phòng | Cùng nền bo mạch, chọn theo khổ thân và số khe cần dùng |
| UNO-3074A | Intel Atom D510 1,66 GHz | 4 khe PCI | Ít cổng USB hơn; không có ngõ DVI-I và HDMI cho hai màn | Chọn chế độ AT hoặc ATX bằng cầu nhảy | Có sẵn vào ra số cách ly và cổng camera IEEE-1394 |
Vì ba mã chữ G gần như trùng nhau về cổng, tiêu chí chọn chuyển sang hai câu hỏi khác: tủ hiện có chừa được chiều sâu bao nhiêu, và danh sách card cần cắm chiếm mấy khe. Chốt hai điều đó rồi mới đối chiếu mã đặt hàng. Nếu trạm cần đọc tín hiệu số trực tiếp và có khâu kiểm tra bằng camera, nên xem UNO-3074A thay vì cộng thêm card vào ra cho nhánh chữ G.
Trang sản phẩm và yêu cầu báo giá UNO-3085G
Trang sản phẩm trên site là máy tính công nghiệp không quạt UNO-3085G, nằm trong danh mục máy tính không quạt. Hai mã cùng nhánh để đối chiếu là UNO-3083G và UNO-3073G. Đây là dòng máy thế hệ trước; IPC247 xác nhận tình trạng hàng khi báo giá và đề xuất mã thay thế đang sản xuất nếu mã này không còn.
Đề nghị báo giá nên nêu bốn điểm: số khe cắm cần dùng kèm tên card, hai tuyến điện dự kiến đấu vào hai đầu vào nguồn, dung lượng và cấu hình RAID cho hai khay ổ, và số màn hình cùng chuẩn cổng của từng màn. Nên gửi thêm kích thước lòng tủ, vì các mã trong nhánh này khác nhau chủ yếu ở khổ thân. Muốn xem các dòng máy tính công nghiệp khác cùng hãng thì mở danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được giữa máy hộp nhiều khe cắm và máy rackmount lắp tủ 19 inch, có thể chạy công cụ chọn máy theo yêu cầu trước.
Câu hỏi thường gặp về UNO-3085G
Nguồn kép trên UNO-3085G hoạt động thế nào?
Máy có hai đầu vào nguồn chạy song song để dự phòng cho nhau. Khi một đường mất điện, máy tiếp tục chạy bằng đường còn lại mà không khởi động lại. Cách đấu thường dùng là một đường lấy từ tủ phân phối chính và một đường lấy từ bộ lưu điện hoặc tủ phân phối thứ hai.
UNO-3085G có bao nhiêu cổng USB?
Máy có 9 cổng USB, trong đó 1 cổng nằm bên trong vỏ dành cho khoá cứng phần mềm hoặc thẻ nhớ. Cổng bên trong giúp khoá cứng không bị rút nhầm hoặc mất khi máy đặt ở nơi nhiều người qua lại, còn 8 cổng ngoài đủ cho đầu đọc mã, bàn phím, máy in nhãn và các thiết bị khác.
UNO-3085G cắm được bao nhiêu card mở rộng?
Theo tài liệu sản phẩm, dòng này có 3 hoặc 5 khe cắm PCI và PCIe tuỳ mã đặt hàng, kèm 2 khe Mini PCIe và 2 khe thẻ CFast. Số khe cụ thể của từng mã theo tài liệu hãng, nên khi lập cấu hình cần chốt trước danh sách card để chọn đúng mã.
UNO-3085G chạy được mấy màn hình?
Máy có ngõ DVI-I và ngõ HDMI, hỗ trợ hai màn hình độc lập hiển thị hai nội dung khác nhau. Ngõ DVI-I nhận cả tín hiệu số và tín hiệu tương tự nên nối được màn hình cũ đang dùng qua đầu chuyển, không phải thay cả cụm màn hình khi đổi máy tính.
UNO-3085G thay ổ cứng có phải tháo máy không?
Không. Hai khay ổ HDD hoặc SSD đưa ra mặt trước, rút và thay được khi máy vẫn nằm trong giá. Hai ổ này chạy RAID 0 hoặc RAID 1 do bo mạch quản lý, nên với cấu hình RAID 1 thì việc thay một ổ hỏng không làm mất dữ liệu.
